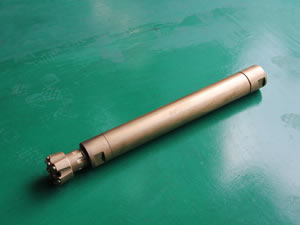

Marteau Fond de Trou
Description:
Le marteau DTH est la version la plus courte des marteaux fond de trou: TallKee Drilling Tools Factory fabrique : Le marteau WC pneumatique DTH et le marteau GQ de traverse DTH
La série WC n'a pas de valve et sa consommation d'air est plutôt basse. De plus elle capable de travailler avec une large gamme d'équipement de forage et de tiges de forage.
L'impacteur du GQ DTH est caractérisé par une structure simple, des performances supérieures, une fiabilité accrue, une maintenance aisé et un faible consommation d'air. De plus cette série de marteau de fond de trou est capable de réaliser des forage wireline et d'exécuter des forages inverse en continue. Ces marteaux sont largement utilisé en forage et en sondage pour l'eploration minéral, hydrogéologie et en ingénierie géologique.
Les éléments principaux de ces marteaux fond de trou sont un piston, une bague cannelée, un tube central et un cylindre interne
Ces marteau DTH sont emballés en fonction des critères de nos client et des caisses de contreplaqué standard sont utilisé pour l'export
Fiche Technique du Marteau Fond de Trou DTH:
| Type | Diamètre du trou (mm) | Diamètre de la tige (mm) | Consommation d'air (m3/min) | Pression d'air en travail (Mpa) | Energy d'impact (J) | Fréquence de l'impact (HZ) | Longueur (mm) | Poids (kg) | Tige de forage plate (mm) | |
| WC56 | 65 | 56 | 3-4 | 0.5-0.6 | 50-60 | 12-14 | 910 | 12 | Φ50 | |
| WC70 | 75-95 | 66 | 3-4 | 0.5-0.6 | 60-80 | 12-16 | 1030 | 16 | Φ50, 60 | |
| WC85 | 95-110 | 85 | 3-4 | 0.5-0.6 | 80-120 | 10-16 | 1030 | 23 | Φ60,73 | |
| WC110 | 115-140 | 102/106 | 4-6 | 0.5-0.7 | 180-420 | 12-15 | 1200 | 42 | Φ73,89 | |
| WC130 | 135-150 | 124 | 4-6 | 0.7-0.1 | 160 | 18 | 923 | 60 | Φ73,89 | |
| WC150 | 150-180 | 142 | 6-10 | 0.5-1.2 | 200-580 | 12-15 | 1230 | 68 | Φ89,114 | |
| WC200 | 205-250 | 185 | 18-21 | 0.5-1.7 | 450-800 | 10-14 | 1400 | 118 | Φ114,127 | |
| Type | Diamètre de l'impacteur (mm) | Diamètre de la traverse (mm) | Diamètre des trous de forages (mm) | Consommation d'air (m3/min) | Pression à la tombée (MPa) | Énergie d'impact simple (J) | Fréquence d'impact (Hz) |
| GQ80 | 80 | 28 | 84-95 | 3 | 0.5-1.1 | 50-120 | 18 |
| GQ89 | 89 | 33 | 95-110 | 4-5 | 1.2-1.4 | 140-155 | 17-19 |
| GQ100 | 95 | 38 | 98-105 | 2-3.5 | 0.5-1.1 | 66-145 | 13.5-18.6 |
| GQ108 | 108 | 44 | 112-132 | 5-7 | 1.0-1.4 | 110-130 | 16-18 |
| GQ127 | 127 | 44 | 132-152 | 8-10 | 1.0-1.4 | 250-280 | 16-18 |
| GQ146 | 146 | 44 | 152-175 | 10-12 | 1.0-1.4 | 400-450 | 16-18 |
| GQ160 | 160 | 60 | 168-250 | 10-12 | 1.0-1.2 | 500-640 | 14-16 |
| GQ200 | 184 | 62 | 205-257 | 10-20 | 1.0-1.2 | 650-850 | 14-16 |
| GQ250 | 240 | 60 | 260-350 | 10-25 | 1.0-1.5 | 680-880 | 14-16 |
« Wuxi Drillng Tools Factory » est un des fabricants d'outils DTH entièrement hydraulique leader en Chine. En plus des équipements de forage DTH nous fournissons nos clients, partout dans le monde en tubulaires, tiges de forage géologiques, têtes de forage diamantées, trépans à diamants imprégnés, etc. Les normes ISO9001 :2000 et API 5DP sont disponibles pour nos produits qui sont populaires entre autres en : Mongolie, Kazakhstan, Russie, Iran, Afghanistan, Oman, Turquie, Thaïlande, Vietnam, Myanmar, Malaisie, Indonésie, Singapour, Taïwan, Colombie, Mexico, Brésil, Canada, Australie, etc
