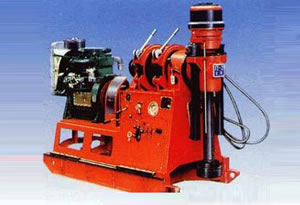

Équipement de Forage XY-2

Équipement de Forage XY-2

Description:
La machine de forage XY-2 est un équipement adapté pour les trous peu profonds. Avec les trépans au carbure et diamants elle peut être utilisée pour les forages destines à l'exploration géologique, la construction, hydro-énergétique, infrastructure routière ferroviaire, construction de port, etc

«  Wuxi Drillng Tools Factory » est un des fabricants d'équipement de forage leader en Chine. En plus des équipements de forage nous fournissons nos clients, partout dans le monde en tubulaires, tiges de forage géologiques, têtes de forage diamantées, trépans à diamants imprégnés, etc.
Les normes ISO9001 :2000 et API 5DP sont disponibles pour nos produits qui sont populaires entre autres en : Mongolie, Kazakhstan, Russie, Iran,  Afghanistan, Oman, Turquie, Thaïlande, Vietnam, Myanmar, Malaisie, Indonésie, Singapour, Taïwan, Colombie, Mexico, Brésil, Canada, Australie, etc

Fiche Technique de l'équipement de forage XY-2:

S.N. Item Paramètres
1 Diamètre d'alésage 93mm      150mm     200mm     300mm
Profondeur de forage 350m       280m      220m       120m
2 Rotateur Rotation speed of vertical shaft
Sens des aiguilles: 58, 101, 160, 221, 234, 406, 640, 885 r/min
Sens inverse des aiguilles: 46, 183 r/min
Couple Max.: 3000 N*m
Parcourt de l'alimentation dans l'arbre vertical: 600 mm
Force de levage Max. de l'arbre vertical 60 kN
Force de levage unitaire: 7.7 kN /Mpa
Force Max. de levage de l'arbre durant l'alimentation 45 kN
Force unit alimentation: 5.7 kN /Mpa
3 Levage Diamètre du tambour: 200 mm
Diamètre du câble: 14 mm
Capacité du tambour (Cinq couches): 45 m
Vitesse de levage (troisième couche): 0.45, 0.785, 1.24, 1.71 m/s
Force de levage Max (simple cable) : 30 kN
4 Amplitude de mouvement du trépan: 460 mm
5 Distance entre le trépans et le trou-ouverture: 260 mm
6 Pompe à carburant Type: CB-E25
Déplacement nominal: 25 mL/r
Vitesse nominale: 1500 r/min
Pression nominal: 16 Mpa
Pression Max. : 20 Mpa
7 Puissance machine
  Moteur diesel Moteur électrique
Model 4L68 Y180L-4
Puissance nominal 24 kW 22 kW
Vitesse nominal 1500 r/min 1470 r/min
8 Dimenssion du trépant (L ×l ×H) 2510×950×1820 mm
9 Poids net (exclus le carburant) 1300kg
